詳細描述

TC17鈦合金是一種近β型高強鈦合金（Ti-5Al-2Sn-2Zr-4Mo-4Cr），具有超高強度（≥1100 MPa）、深淬透性和優(yōu)異抗疲勞性能，主要應用于航空發(fā)動機風扇盤、飛機起落架及燃氣輪機葉片等高載荷動態(tài)部件。

一、TC17鈦板

1、定義：

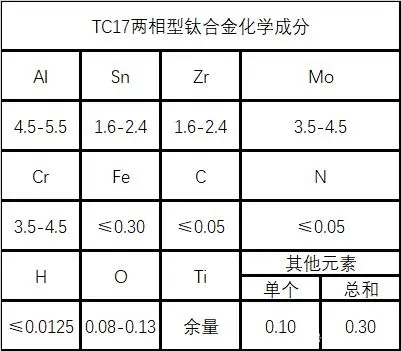

TC17是中國牌號的近β型鈦合金（對應美國牌號Ti-17，名義成分為 Ti-5Al-2Sn-2Zr-4Mo-4Cr），兼具高強、深淬透性和抗疲勞性能，專為航空航天高載荷動態(tài)部件設計。

2、執(zhí)行標準：

中國：GB/T 3620.1《鈦及鈦合金牌號和化學成分》、GB/T 2965《鈦及鈦合金棒材》

國際：AMS 4956（航空用β型鈦合金標準）

二、性能與特點

1、核心性能：

室溫強度：固溶時效態(tài)≥1100 MPa，最高可達1300 MPa（高于TC4的1100 MPa）。

淬透性：臨界淬透厚度＞150 mm，適合大型鍛件。

抗疲勞性：高周疲勞極限（10?次循環(huán)）≥550 MPa，優(yōu)于多數(shù)α+β型合金。

2、突出特點：

高強-韌性平衡：斷裂韌性≥60 MPa·m1/2，裂紋擴展速率低。

抗應力腐蝕：在含Cl?環(huán)境中應力腐蝕閾值≥0.6σ?.?（優(yōu)于TC4）。

工藝靈活性：可通過固溶+時效調(diào)控性能，適應不同場景。

三、應用領域

1、航空航天：

發(fā)動機風扇盤/壓氣機盤：替代鋼制件，減重30%。

飛機起落架：抗沖擊載荷，延長服役壽命（如波音787起落架）。

2、工業(yè)裝備：

燃氣輪機葉片：耐高溫（300~400°C）與離心載荷。

石油鉆探工具：抗硫化物應力腐蝕（H?S環(huán)境）。

3、醫(yī)療領域：

骨科植入物：表面改性后兼具生物相容性與高強度。

四、制造工藝

1、熔煉：

真空自耗電弧爐（VAR）三次熔煉，控制氧含量（O≤0.12%）。

添加Al-Sn-Zr中間合金，確保成分均勻。

2、熱加工：

β相區(qū)鍛造（750~800°C），避免α相析出影響冷加工性。

等溫模鍛技術，制造復雜形狀部件（如空心葉片）。

3、熱處理：

固溶處理：800°C×1h水淬，保留亞穩(wěn)定β相。

時效處理：500°C×8h，析出細小α相強化。

4、表面處理：

噴丸強化：表面壓應力層提升疲勞壽命30%。

微弧氧化（MAO）：生成耐腐蝕陶瓷層（厚度20~50μm）。

五、與其他TC系列鈦合金的對比

關鍵區(qū)別：

TC17 vs TC4：TC17強度高20%，淬透性更優(yōu)，但耐溫性略低（400°C vs 350°C）。

TC17 vs TC11：TC11耐溫更高（550°C），但TC17強韌性更佳，適合動態(tài)載荷場景。

TC17 vs TC18：TC18冷成型性更優(yōu)，但TC17抗疲勞性更突出。

TC17 vs TC21：TC21損傷容限性更好，TC17淬透性更優(yōu)（適合大型鍛件）。

六、選購方法與注意事項

1、選購要點：

用途匹配：高強動態(tài)部件選TC17，高溫靜態(tài)部件選TC11或TC6。

認證文件：需GB/T 3620.1成分報告、AMS 4956力學性能檢測（含疲勞測試）。

供應商資質(zhì)：優(yōu)先選擇NADCAP認證企業(yè)（如寶鈦股份、西部超導）。

2、注意事項：

固溶處理控制：溫度偏差需≤10°C，防止β相晶粒異常長大。

氫脆防控：酸洗后氫含量≤0.008%（真空退火后檢測）。

加工潤滑：冷成型時需高粘度潤滑劑，避免表面裂紋。

七、未來新應用領域探索

1、3D打印：

拓撲優(yōu)化航空支架：激光粉末床熔融（LPBF）成型，減重40%。

2、新能源汽車：

一體化電池托盤：抗沖擊+輕量化（替代鋁合金）。

3、深海裝備：

耐壓艙連接件：抗高壓腐蝕，替代鎳基合金。

4、智能機器人：

高載關節(jié)結構：抗疲勞+高精度冷成型。

總結

TC17鈦合金是航空航天領域的“高強多面手”，以超高強度、深淬透性及抗疲勞性為核心優(yōu)勢，在發(fā)動機風扇盤、起落架等動態(tài)高載場景中不可替代。相較于TC4、TC11等傳統(tǒng)合金，其綜合力學性能更優(yōu)；與TC18、TC21相比，工藝適配性更廣。未來在增材制造、新能源等領域的應用需突破大尺寸制造與成本優(yōu)化技術，選材時應嚴格驗證供應商工藝穩(wěn)定性，注重全生命周期性能-成本平衡，以最大化其技術經(jīng)濟性。
