詳細(xì)描述

海洋工程用Ti75鈦合金是一種近α型鈦合金（Ti-3Al-2Mo-2Zr），具有優(yōu)異耐海水腐蝕、深海耐壓（6000米級(jí)）及抗硫化氫性能，主要應(yīng)用于載人潛水器耐壓殼體、海底管道及海上平臺(tái)關(guān)鍵結(jié)構(gòu)。

一、Ti75鈦合金的定義與名義成分

定義：Ti75是中國(guó)自主研發(fā)的近α型鈦合金，名義成分為 Ti-3Al-2Mo-2Zr，專為深海耐壓、耐蝕環(huán)境設(shè)計(jì)，被譽(yù)為“深海鈦合金標(biāo)桿”。

執(zhí)行標(biāo)準(zhǔn)：

中國(guó)：GB/T 3621《鈦及鈦合金板材》、GB/T 3620.1《鈦合金牌號(hào)與成分》

船級(jí)社認(rèn)證：CCS《深海用鈦合金材料規(guī)范》

二、性能與特點(diǎn)

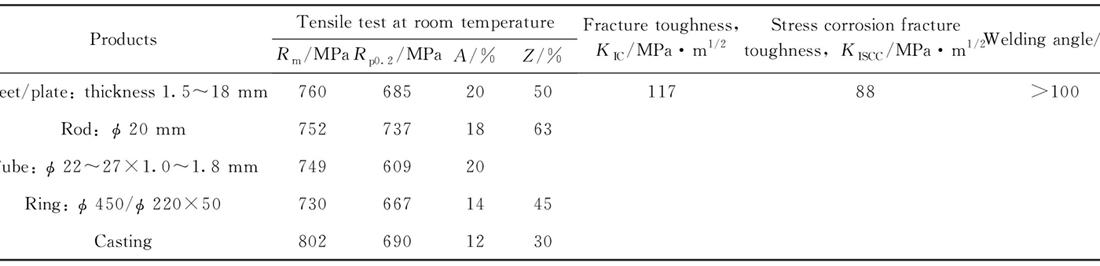

1、核心性能：

強(qiáng)度與韌性：室溫強(qiáng)度≥750 MPa，斷裂韌性≥70 MPa·m1/2。

耐腐蝕性：抗海水腐蝕（年腐蝕率＜0.01 mm），抗硫化氫（H?S）和氯離子（Cl?）腐蝕。

深海適應(yīng)性：6000米深海靜水壓下屈服強(qiáng)度≥650 MPa。

2、突出特點(diǎn)：

抗生物附著：表面微弧氧化后抑制藤壺、藻類附著。

焊接性優(yōu)：氬弧焊（TIG）接頭強(qiáng)度≥母材的90%。

輕量化：密度4.5 g/cm3，比鋼輕40%，比銅鎳合金輕50%。

三、在海洋、深海、艦船領(lǐng)域的具體應(yīng)用

1、深海裝備：

載人潛水器耐壓殼體：如“蛟龍?zhí)枴蹦蛪号摚上聺?062米）。

深海管道與纜線保護(hù)套：抗高壓與腐蝕性熱液（海底硫化物環(huán)境）。

2、海洋工程：

海上平臺(tái)支架：耐海水沖刷與鹽霧腐蝕，壽命＞30年。

海底油氣輸送管：抗CO?/H?S酸性介質(zhì)腐蝕。

3、艦船領(lǐng)域：

潛艇聲吶導(dǎo)流罩：高透聲性+耐壓，提升探測(cè)精度。

艦船海水冷卻系統(tǒng)：替代銅合金，降低維護(hù)成本50%。

四、制造工藝

1、熔煉：

真空自耗電弧爐（VAR）+電子束冷床爐（EBCHM）雙聯(lián)熔煉，控制氧含量（O≤0.15%）。

2、熱加工：

β相區(qū)鍛造（950~1000°C），晶粒細(xì)化至ASTM 6-7級(jí)。

厚板軋制（單道次變形率＜20%），避免開裂。

3、熱處理：

雙重退火：850°C×2h（固溶） + 550°C×4h（時(shí)效），優(yōu)化強(qiáng)韌性。

4、表面處理：

微弧氧化（MAO）：生成20~50μm陶瓷層，耐蝕性提升5倍。

激光熔覆：局部增強(qiáng)抗空泡腐蝕（如螺旋槳葉尖）。

五、與海洋船舶用其他合金的對(duì)比

關(guān)鍵區(qū)別：

Ti75 vs Ti31：Ti75深海耐壓與耐H?S腐蝕能力顯著更強(qiáng)，成本高30%。

Ti75 vs TC4：TC4強(qiáng)度更高，但耐海水腐蝕性差2倍，適合非深海場(chǎng)景。

Ti75 vs 銅鎳合金：Ti75壽命延長(zhǎng)3倍，但初始成本高50%。

六、選購(gòu)方法與注意事項(xiàng)

1、選購(gòu)要點(diǎn)：

用途匹配：深?；驈?qiáng)腐蝕環(huán)境必選Ti75，淺?？蛇xTi31或TC4。

認(rèn)證文件：需GB/T 3621成分報(bào)告、CCS船級(jí)社深海認(rèn)證（6000米級(jí)）。

關(guān)鍵指標(biāo)：氫含量（H≤0.015%）、低溫沖擊韌性（-20°C≥25J）。

2、注意事項(xiàng)：

加工控制：熱加工溫度嚴(yán)格≤1000°C，避免晶粒粗化。

焊接工藝：厚板需氬氣背保護(hù)，焊后酸洗去除氧化層。

存儲(chǔ)環(huán)境：干燥通風(fēng)，避免與碳鋼接觸引發(fā)電偶腐蝕。

七、未來新應(yīng)用領(lǐng)域探索

1、深海采礦：

采礦機(jī)器人耐壓艙：抗6000米高壓+耐硫化物腐蝕（海底熱液區(qū)）。

2、綠氫產(chǎn)業(yè)：

海水電解制氫設(shè)備：抗Cl?腐蝕+耐高壓（＞10 MPa）。

3、海洋牧場(chǎng)：

抗生物附著網(wǎng)箱框架：微弧氧化表面抑制藤壺生長(zhǎng)。

4、極地開發(fā)：

北極油氣鉆井平臺(tái)：耐-50°C低溫+海水腐蝕一體化設(shè)計(jì)。

總結(jié)

Ti75是中國(guó)深海工程領(lǐng)域的“國(guó)之重器”，以深海耐壓、耐蝕長(zhǎng)壽為核心優(yōu)勢(shì)，在載人潛水器、海底管道等場(chǎng)景不可替代。相較于Ti31、TC4等合金，Ti75的深海性能顯著領(lǐng)先；與銅鎳合金相比，雖初始成本高，但全生命周期成本更低。未來在深海采礦、綠氫裝備等領(lǐng)域的應(yīng)用需進(jìn)一步優(yōu)化成本與工藝適配性，選材時(shí)需嚴(yán)格驗(yàn)證供應(yīng)商資質(zhì)與材料性能，注重焊接與防腐工藝控制，以釋放其最大潛力。
