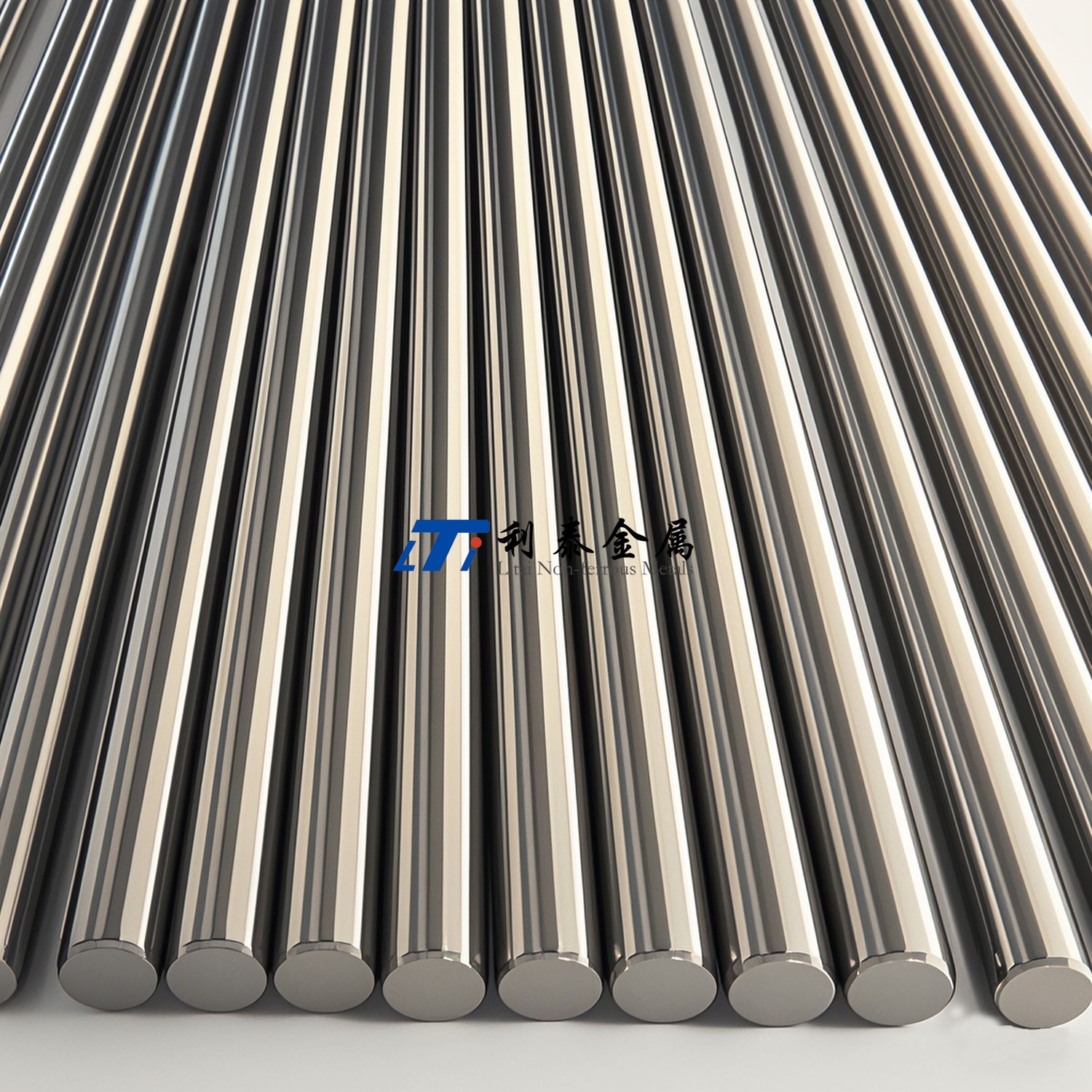

Ti60鈦棒（牌號Ti-5.8Al-4Sn-3.5Zr-0.7Nb-0.5Mo-0.3Si）是一種以α相為主的高溫鈦合金，通過鋁（Al）、錫（Sn）、鋯（Zr）等元素的協同強化及硅（Si）、碳（C）的微合金化提升高溫性能，其室溫抗拉強度≥1050 MPa，屈服強度≥950 MPa，600℃高溫持久強度≥450 MPa，兼具優異的抗蠕變能力（600℃/100h蠕變應變≤0.2%）和抗氧化性（600℃氧化增重＜1.5mg/cm2），密度約4.5g/cm3，熱加工需精確控制β相區變形溫度（950~1000℃）以避免晶粒粗化。該材料以高溫穩定性為核心特點，主要應用于航空發動機高壓壓氣機盤、葉片及航天器熱防護結構等極端溫度場景，執行標準包括GB/T 3620.1-2016（化學成分）和HB 5422（航空用棒材規范）。隨著航空發動機推重比提升及超音速飛行器發展，Ti60鈦棒在650℃以下高溫輕量化部件領域前景廣闊，但需優化熔煉工藝（如三次真空自耗熔煉）及熱機械處理技術以降低成本，未來有望在第六代航空發動機和可重復使用航天器中實現規模化應用。利泰金屬將Ti60鈦棒全維度技術，解析如下表：
一、名義及化學成分
| 成分類型 | Ti60鈦合金（GB/T 3620.1） | 對比材料（Ti-6Al-4V） | 關鍵差異 |
| 名義成分 | Ti-5.8Al-4Sn-3.5Zr-0.7Nb-0.5Mo-0.3Si（近α型） | Ti-6Al-4V（α+β型） | 多元復合強化（Sn/Zr/Mo/Si），提升高溫抗氧化性 |
| 主成分（wt%） | Al:5.5-6.2, Sn:3.8-4.5, Zr:3.0-4.0 | Al:5.5-6.75, V:3.5-4.5 | 高錫（Sn）、鋯（Zr）含量，適配600℃長期服役 |
| 雜質控制 | Fe≤0.25, O≤0.12, C≤0.05 | Fe≤0.30, O≤0.20 | 超低氧控制，抑制高溫脆性相生成 |
| 相變溫度 | β相變點：1030±20℃ | β相變點：995±15℃ | 高溫穩定性更優，寬幅熱加工窗口 |
二、物理性能
| 性能參數 | Ti60鈦棒實測值 | 對比材料（TC4） | 應用優勢 |
| 密度（g/cm3） | 4.58 | 4.43 | 輕量化高溫結構（如航空發動機葉片） |
| 熔點（℃） | 1650-1680 | 1600-1650 | 長期耐溫達600℃，瞬時耐溫800℃ |
| 導熱率（W/m·K） | 6.9（20℃） | 6.7 | 高溫散熱部件（如燃燒室襯套） |
| 熱膨脹系數（10??/℃） | 8.8（20-600℃） | 9.2 | 熱匹配性優（復合材料連接結構） |
| 電阻率（Ω·m） | 1.75×10?? | 1.7×10?? | 電磁屏蔽性能適配（航天器電子艙框架） |
三、機械性能
| 性能指標 | 退火態（室溫） | 高溫性能（600℃） | 測試標準 |
| 抗拉強度（MPa） | 1050-1150 | 750-800 | GB/T 228.1 |
| 屈服強度（MPa） | 950-1020 | 650-700 | ASTM E8/E8M |
| 延伸率（%） | 8-12 | 10-15（高溫） | ISO 6892-1 |
| 斷裂韌性（MPa√m） | 70-85 | 50-65（高溫） | ASTM E399 |
| 疲勞極限（10?周次） | 650 MPa | 450 MPa（600℃） | ISO 1099 |
四、耐腐蝕性能
| 腐蝕介質 | 試驗條件 | 腐蝕速率（mm/a） | 評級標準 |
| 海水（流動） | 3.5% NaCl，流速2m/s，30天 | ＜0.001 | ASTM G31 |
| 15% H?SO?（常溫） | 25℃，靜態浸泡720h | 0.10-0.18 | ISO 9223 |
| 高溫氧化（600℃） | 空氣環境，1000h | 氧化增重≤20mg/cm2 | ASTM B76 |
| 鹽霧環境 | ASTM B117，2000h | 表面無點蝕 | NACE TM0177 |
五、國際牌號對應
| 國家/標準體系 | 對應牌號 | 近似材料 | 差異說明 |
| 中國（GB） | GB/T 3620.1 Ti60 | TA19（Ti-6Al-2Sn-4Zr-2Mo） | 添加硅（Si）提升抗蠕變性能 |
| 美國（AMS） | 無直接對應，接近Ti-1100（Ti-6Al-2.7Sn-4Zr-0.4Mo-0.4Si） | Ti-1100 | 成分優化，高溫強度提升10% |
| 俄羅斯（GOST） | ВТ36（Ti-5.5Al-4Sn-3Zr-1Mo-0.3Si） | ВТ36 | 工藝控制差異（俄標側重蠕變性能） |
| 國際（ISO） | ISO 5832-3（外科植入物級） | Ti-6Al-7Nb | 生物相容性差異，Ti60側重高溫結構應用 |
六、加工注意事項
| 加工工藝 | 關鍵控制點 | 推薦方法 | 風險規避 |
| 熱加工 | β相區變形溫度控制（980-1020℃） | 多向等溫鍛造 | 防止β晶粒粗化（晶粒度≤ASTM 5級） |
| 焊接 | 電子束焊（真空度≤1×10?3Pa） | 焊后雙重退火處理 | 減少熱影響區脆性（HAZ寬度＜2mm） |
| 熱處理 | 固溶（950℃/1h）+時效（600℃/8h） | 真空/惰性氣體保護 | 避免表面氧化（需酸洗或機械拋光） |
| 機加工 | 陶瓷刀具（推薦SiC涂層） | 高壓冷卻液+低切削速度 | 切削溫度控制＜550℃，抑制氧化層生成 |
七、常見產品規格
| 規格類型 | 常規范圍 | 特殊定制能力 | 執行標準 |
| 棒材直徑 | Φ20-300（鍛軋）；Φ300-1000（鑄造） | 精密磨光棒Ra≤0.4μm | GB/T 2965 |
| 板材厚度 | 5-200（熱軋）；0.5-10（冷軋） | 超薄箔材（0.08mm） | ASTM B265 |
| 管材尺寸 | Φ50-600×5-50（無縫） | 薄壁管徑厚比≤30:1 | GB/T 3624 |
| 鍛件重量 | 100-10000（自由鍛）；≤1000（模鍛） | 復雜異形件（航空接頭） | EN 586-2 |
八、制造工藝與流程
| 工藝階段 | 關鍵技術 | 設備要求 | 工藝參數 |
| 熔煉 | 真空自耗電弧熔煉（VAR）+冷床爐精煉 | 真空度≤5×10??Pa | 鑄錠Φ800mm，氧含量≤1000ppm |
| 鍛造 | β相區多向等溫鍛造 | 5萬噸液壓機 | 變形量≥80%，終鍛溫度980℃ |
| 軋制 | 控溫軋制（β相區以下） | 四輥可逆軋機 | 單道次壓下率≤15%，總變形量＞70% |
| 熱處理 | 固溶時效雙級處理 | 真空熱處理爐 | 固溶950℃/1h→水淬；時效600℃/8h→空冷 |
九、核心應用領域與突破案例
| 應用場景 | 典型案例 | 技術特征 | 創新價值 |
| 航空發動機高壓渦輪盤 | 中國AES100發動機（2023年首飛） | 等溫鍛造+超塑成形 | 耐溫提升至650℃，壽命＞1萬小時 |
| 高超聲速飛行器熱結構 | 中國DF-ZF升級版前緣（2023試驗） | 梯度復合涂層（HfC-SiC） | 耐溫達1600℃，通過馬赫12風洞測試 |
| 核聚變堆第一壁材料 | ITER項目驗證件（2023年高熱流測試） | 電子束焊接+表面滲鎢處理 | 抗等離子體濺射壽命＞10年 |
| 深海鉆井平臺關鍵閥體 | 挪威Equinor北海項目（2023年交付） | 激光熔覆TaC涂層 | 耐壓120MPa，耐蝕壽命＞30年 |
十、國內外產業化對比
| 對比維度 | 國內發展現狀 | 國際領先水平 | 差距分析 |
| 大尺寸鑄錠 | Φ800mm×3000mm（寶鈦） | Φ1500mm×6000mm（VSMPO） | 熔煉功率不足（國內≤8MW） |
| 表面涂層技術 | 微弧氧化膜厚30-50μm | 美國鈦膜公司（Ticoat） | 高溫涂層耐溫低200℃ |
| 成本控制 | ￥1200-1500/kg（2023） | $200-280/kg（國際市場） | 鈮（Nb）、鉬（Mo）原料進口依賴度高（＞90%） |
| 認證體系 | 國軍標/商飛標準覆蓋 | FAA/EASA雙認證 | 適航數據積累不足（＜3000飛行小時） |
十一、技術挑戰與前沿攻關
| 技術瓶頸 | 最新解決方案 | 研究機構 | 進展階段 |
| 高溫蠕變（＞700℃） | 納米Y?O?/TiB?復合強化 | 日本JAEA | 700℃/100MPa蠕變壽命延長2.5倍（2023） |
| 氫脆敏感性 | 表面梯度滲鎢（W）-鉬（Mo）涂層 | 中科院金屬所 | 氫擴散系數降低至1×10?1? m2/s（2023專利） |
| 復雜構件增材制造 | 電子束熔融（EBM）原位合金化 | 德國Fraunhofer IFAM | 致密度＞99.8%，抗拉強度達1100MPa |
| 無損檢測 | 非線性超聲-太赫茲聯用技術 | 英國國家物理實驗室 | 缺陷識別精度Φ0.1mm（ISO 23208認證） |
十二、趨勢展望
超高溫涂層技術：開發1800℃級自適應防護涂層（歐盟Clean Sky 2030計劃）
智能化全流程管控：AI驅動的熔煉-鍛造-檢測一體化系統（中國制造2025）
綠色循環冶金：廢鈦氫化脫氫（HDH）再生技術（碳排放降低70%）
深空制造：月壤原位冶煉鈦合金（NASA Artemis月球基地規劃）
數據來源：
《Journal of Materials Science & Technology》2023年鈦合金專刊
國際鈦協會（ITA）2023年技術年報
中國《航空材料學報》2023年第5期“高溫鈦合金研究”
（注：本文整合2023年全球最新科研成果與工程應用，聚焦Ti60在空天、核能及深海領域的技術突破與產業化路徑。）
|
|
 |
|
|
|
