航空發(fā)動機葉片由于所處的工作環(huán)境惡劣，既受到低頻拉應(yīng)力作用，又在發(fā)動機和氣流的激振下高頻振動，當(dāng)葉片承受的交變應(yīng)力幅值達到臨界時容易產(chǎn)生疲勞斷裂，引起裂紋折斷等故障，嚴(yán)重影響航空安全性。激光沖擊強化是一種新型金屬表面強化技術(shù)，是利用高功率密度激光束照射在金屬零件表面，涂覆在金屬表面的吸收層吸收激光束的能量形成等離子體，等離子體在約束層束縛下野爆炸冶而產(chǎn)生高壓沖擊波作用于材料表面，從而在材料近表層產(chǎn)生殘余壓應(yīng)力，能有效地改善材料的抗疲勞、耐磨損和防腐蝕等性能[1-6]。相比于傳統(tǒng)的表面強化技術(shù)，激光沖擊強化（lasershockpeening，LSP）處理具有非接觸、可控性強、無熱影響區(qū)和強化效果顯著等優(yōu)點，廣泛應(yīng)用于軍工國防、石油化工、海洋船舶和航空航天等領(lǐng)域。

某型航空發(fā)動機葉片材料為TA11鈦合金，名義成分為Ti-8Al-1Mo-1V，本文采用激光沖擊強化技術(shù)對葉片進行處理，研究過程中激光沖擊強化對TA11葉片表面應(yīng)力、顯微硬度、金相組織等性能的影響，為提高葉片的疲勞性能和疲勞壽命提供理論基礎(chǔ)與試驗依據(jù)。

1、試驗部分

1.1試驗參數(shù)

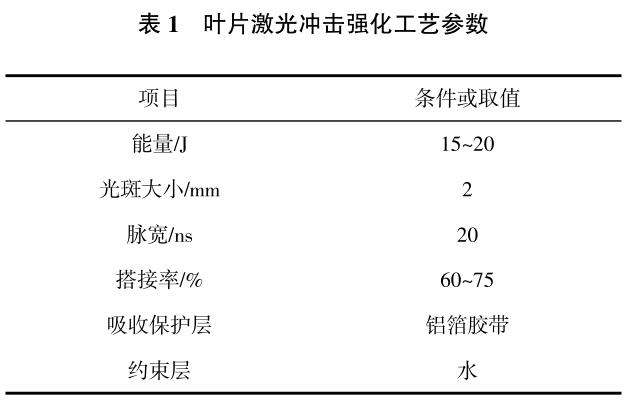

采用Nd：YAG激光沖擊強化設(shè)備對TA11鈦合金葉片進行強化，單脈沖能量最高可達25J，采用雙面對沖時每路能量最大為12.5J，具體參數(shù)見表1。

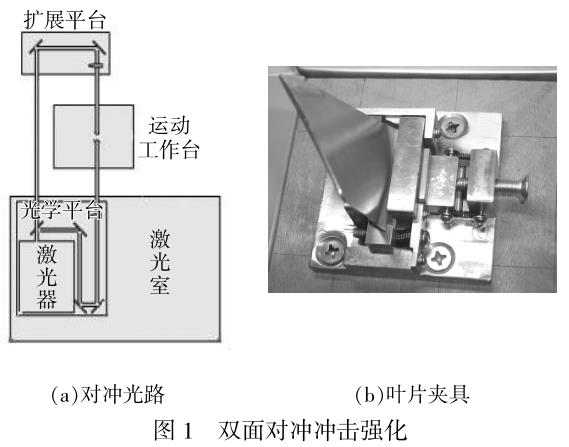

為了防止強化引起的葉片變形，采用雙面對沖的方式進行沖擊強化，如圖1所示。對沖時兩路激光脈沖能量差小于10%，光斑直徑差小于0.1mm，光程差控制在5mm內(nèi)。由于葉片型面復(fù)雜，為達到強化過程定位精度高、光斑搭接均勻、葉片裝夾可重復(fù)等要求，采用葉片激光沖擊專用夾具用于固定。

1.2測試方法

表面應(yīng)力通過Proto-LXRD型X射線應(yīng)力儀進行測試，測試方法參照ASTME975-84標(biāo)準(zhǔn)；顯微硬度通過顯微硬度儀進行測試，施加載荷4.9N，保持載荷時間為15s；金相組織采用NEOPHOT-21型金相顯微鏡進行采集；超微內(nèi)部結(jié)構(gòu)采用CM-200型透射電鏡觀察，加速電壓為200kV。由于電化學(xué)腐蝕鈦合金將產(chǎn)生腐蝕坑，因此采用普通的化學(xué)腐蝕方法，腐蝕液為硝酸和氫氟酸的水溶液。

2、結(jié)果與討論

2.1表面應(yīng)力

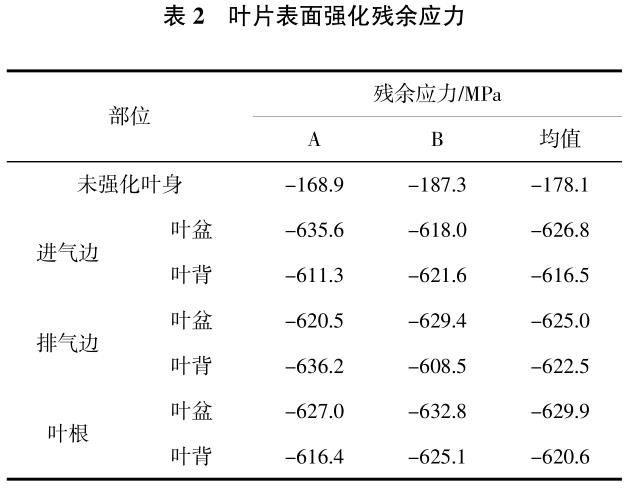

通過對葉片表面進、排氣邊和葉根處進行強化殘余應(yīng)力測試，并與葉身未強化處進行對比，其結(jié)果見表2，其中A、B分別表示在進氣邊、排氣邊和葉根處（均為葉盆、葉背兩面）任選兩點。可見，葉片表面應(yīng)力都表現(xiàn)為壓應(yīng)力，相比未強化的葉身殘余應(yīng)力為-178MPa，經(jīng)強化后各處的殘余應(yīng)力均值基本在-620MPa以上，效果較好。

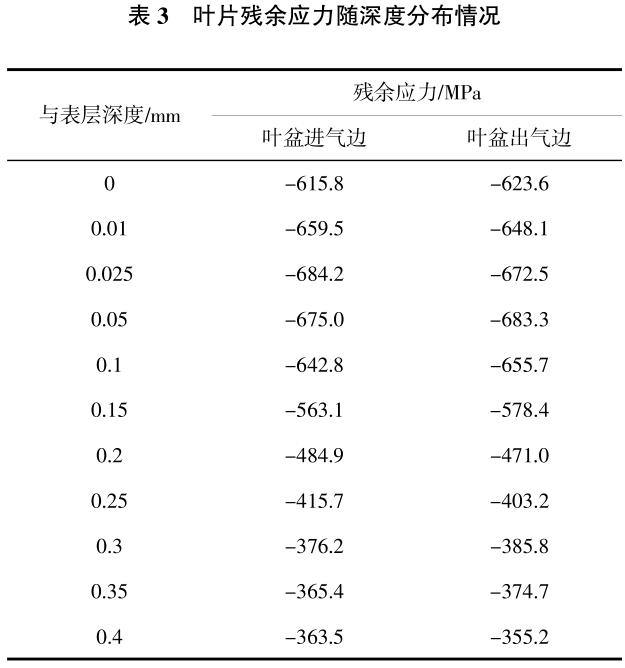

繼而針對葉盆進氣邊和葉盆出氣邊的殘余應(yīng)力隨深度的分布情況進行測試，具體結(jié)果見表3。可見，在1mm厚的薄葉片上進行雙面激光沖擊強化，整個厚度區(qū)域內(nèi)均為壓應(yīng)力，不存在拉應(yīng)力，且隨著深度的增加殘余應(yīng)力值逐漸降低。

2.2顯微硬度

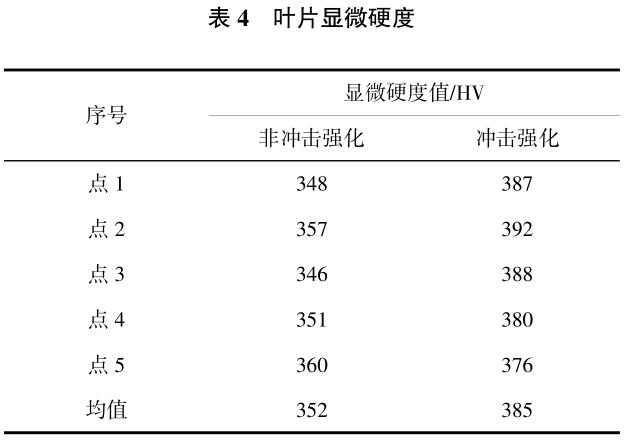

在未經(jīng)激光沖擊強化的葉片表面隨機選取5個點并標(biāo)記，通過顯微硬度儀測量維氏硬度，經(jīng)過激光沖擊強化再測這些標(biāo)記點的維氏硬度，具體結(jié)果見表4。可見，葉片在經(jīng)激光沖擊強化后的表面平均硬度值達到385HV，相比未強化硬度值增加了8.57%，這是由于葉片經(jīng)強化后可以使表面晶粒細化，克服錯位運動過程中晶界的阻礙變得困難，這有利于提高葉片的表面硬度[7]。

2.3顯微組織

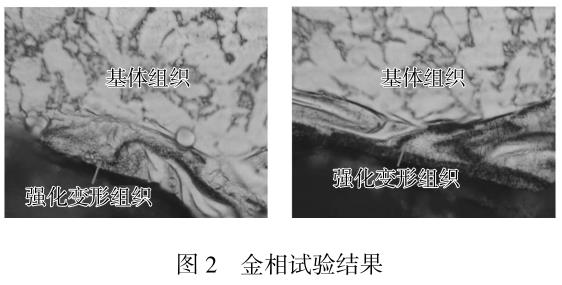

首先將激光沖擊強化前的葉片試件縱向切割得到截面樣品，然后通過鑲嵌、粗磨、細磨和拋光獲得光滑鏡面，再通過腐蝕液腐蝕制成金相試樣，結(jié)果見圖2。可見，經(jīng)強化后的TA11材料的組織結(jié)構(gòu)得到了明顯細化，有利于提高抗疲勞性能。

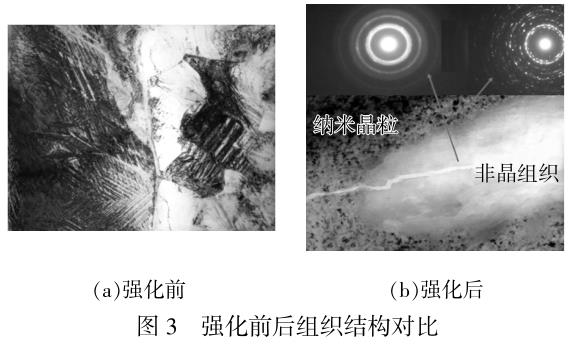

用電火花線切割機將試件沿沖擊表層切取下大約1mm的薄片并手工剪薄至0.1mm，然后用研磨機沖擊至50滋m。為了觀察材料的近表面組織，將試樣在-20益溫度下用體積分?jǐn)?shù)5%的HClO4酒精溶液電解單噴試樣沖擊背面，在試樣即將擊穿前用離子研磨儀剪薄強化數(shù)分鐘，直至試樣擊穿，得到的組織結(jié)構(gòu)見圖3。

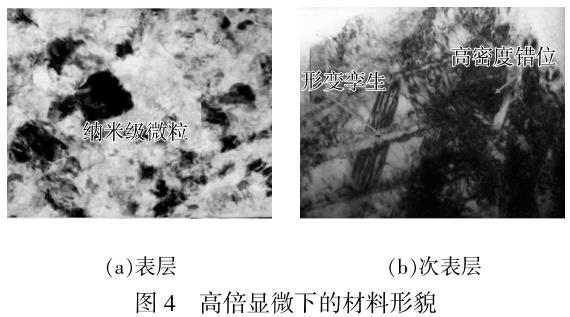

圖4是利用透射電鏡觀察到的表層與次表層組織結(jié)構(gòu)，可見激光沖擊強化在TA11材料表層形成了大量納米級晶粒與非晶組織，在次表層產(chǎn)生了形變孿生與高密度位錯，這能有效地提高材料的抗疲 勞性能。

3、結(jié)論

通過對TA11材質(zhì)的航空發(fā)動機葉片進行激光沖擊強化的試驗研究，分析激光強化后材料表面的殘余應(yīng)力分布、顯微組織狀態(tài)，得到以下結(jié)論：

（1）激光沖擊強化后，在葉片的近表層會殘余-600MPa以上的壓應(yīng)力，隨著深度的增加殘余應(yīng)力值逐漸降低，且激光沖擊強化使得葉片的硬度得到顯著改善。

（2）激光沖擊強化使得葉片近表面組織結(jié)構(gòu)發(fā)生明顯細化，在材料表層形成了大量納米級晶粒與非晶組織，在次表層產(chǎn)生了形變孿生與高密度位錯，有效提高材料的抗疲勞性能。

參考文獻：

[1]李偉，李應(yīng)紅，何衛(wèi)鋒，等. 激光沖擊強化技術(shù)的發(fā)展和應(yīng)用[J]. 激光與光電子學(xué)進展，2008（12）：15-19.

[2]李偉，李應(yīng)紅，何衛(wèi)鋒，等. 激光沖擊強化對鎳基高溫合金疲勞壽命的研究[J]. 新技術(shù)新工藝，2008（8）：70-71.

[3]曾鏡靈，余龍溦，林超輝，等. 大型海工繞樁吊機吊臂激光沖擊強化選材研究[J]. 電加工與模具，2022（1）：51-54.

[4]畢鳳琴，張春成，李紅翠，等. 激光沖擊強化技術(shù)的發(fā)展及應(yīng)用[J]. 兵器材料科學(xué)與工程，2010，33（1）：101-104.

[5]張永康，陳菊芳，許仁軍. AM50 鎂合金激光沖擊強化實驗研究[J]. 中國激光，2008，35（7）：1068-1072.

[6]LAN L，JIN XY，GAO S，et al. Microstructural evolution and stress state related to mechanical properties of electron beam melted Ti-6Al-4V alloy modified by laser  shock peening [J]. Journal of Materials Science and Technology，2020，50，15：153-161.[7]叢家慧，徐永臻，王磊，等. 超聲強化對高強鋼疲勞性能的影響[J]. 機械科學(xué)與技術(shù)，2021，40（3）：470-474.
